一种盐水处理系统及方法

一、技术交底要点

1、现有用太阳能加热处理含盐水或海水，都是用太阳能真空管集热器，温度上不去；蒸发效果差，即淡水出水率低或浓缩盐水含盐率低。

2、现有用蒸汽多效蒸馏含盐水或海水的，进入喷雾蒸发室的含盐水或海水温度低，因此需要的蒸汽耗量大，设备大。

3、利用太阳能来加热油，再用热油来预热含盐水或海水，由于热油可以加热到几百度，因此可以充分吸收太阳能；再将预热后的高温含盐水或海水送入喷雾蒸发室进行蒸发，可以瞬时蒸发，相比现有含盐水或海水在喷雾蒸发室内的长时间蒸发，可以大大减少能耗。这样，可以大大减少蒸汽耗量，设备也大大减小。而且蒸汽不是用外用锅炉蒸汽，而是用热油来生产蒸汽。此外，热油可以蓄能，更加充分利用太阳能。辅助地，增设加热器来弥补阴天或雨天时，热油的能量不足。

二、检索

1、关键词选择：海水淡化、盐水、太阳能、油、蓄能、蒸汽、分离器（蒸发器）、真空分离器（蒸发器）

2、分类号：B01D 1/00蒸发、C02F 1/00水、废水或污水的处理、F24J 2/00 太阳热的利用

三、确定申请发明权利要求如下

一种盐水处理系统，包括聚光式太阳能加热器、蒸汽发生器、真空多效蒸馏装置、蒸汽管路、冷凝管路、盐水池、盐水管路、第一盐水泵、第二盐水泵、淡水池、淡水管路和淡水泵，所述蒸汽发生器的进水口通过淡水管路和淡水泵接淡水池的出水口，所述蒸汽发生器的出汽口通过蒸汽管路接真空多效蒸馏装置的进汽口，所述真空多效蒸馏装置的盐水出口通过盐水管路和第二盐水泵输出浓盐水，所述真空多效蒸馏装置的冷凝水出口通过冷凝管路接入淡水池；其特征在于:还包括油池、盐水加热器、第三盐水泵、油管路、油泵、第一汽水分离器和第二汽水分离器；所述聚光式太阳能加热器的进油口通过油管路和油泵接油池的出油口，所述聚光式太阳能加热器的出油口通过油管路分别接蒸汽发生器和盐水加热器的进油口，所述蒸汽发生器和盐水加热器的出油口通过油管路分别接油池的进油口，所述盐水加热器的进水口通过盐水管路和第一盐水泵接盐水池的出水口，所述盐水加热器的出水口通过盐水管路和第三盐水泵接真空多效蒸馏装置的盐水进口，所述真空多效蒸馏装置的出汽口通过蒸汽管路分别接第一、第二汽水分离器的进汽口，所述第一、第二汽水分离器的出汽口均通过蒸汽管路接回真空多效蒸馏装置的进汽口，所述第一、第二汽水分离器的出水口分别通过淡水管路接入淡水池。

一种盐水处理方法，采用如权利要求1所述的盐水处理系统，其特征在于执行以下步骤：

1）启动油泵，将导热油从油池抽送给聚光式太阳能加热器，经加热后的高温导热油从聚光式太阳能加热器出来后分别送到蒸汽发生器和盐水加热器，再从蒸汽发生器和盐水加热器出来后回到油池，如此循环，控制高温导热油的温度为200-300度；

2）启动第一盐水泵和第三盐水泵，将盐水从盐水池打入盐水加热器加热为高温盐水后，由第三盐水泵从盐水加热器抽出盐水后输送到真空多效蒸馏装置，控制高温盐水的温度为70-95度；

3）启动淡水泵将淡水从淡水池打入蒸汽发生器中，加热为水蒸汽后送入真空多效蒸馏装置；

4）启动第二盐水泵，从真空多效蒸馏装置的盐水出口通过盐水管路输出浓盐水。

2011.8.29申请

1、认为“油管路”、“盐水管路”和“蒸汽管路”用词不明确

陈述“油管路”、“盐水管路”和“蒸汽管路”等用词属于化工设备系统中通用名称。

2、“度”用词不明确

陈述属于可以明确为日常生活常用的“摄氏度”。

3、删除权利要求11-15

4、放弃同日申请的已授权实用新型专利。

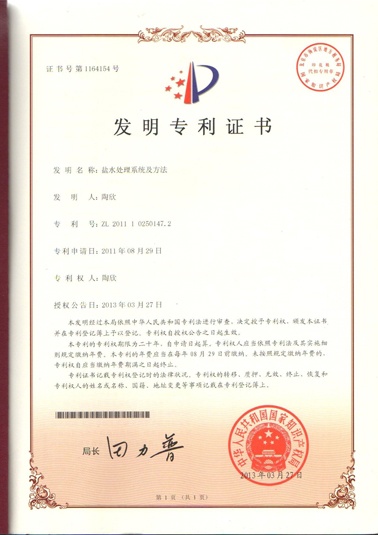

五、权利要求1和102个独立权利要求没有改动一个字，2013.1.5授权。
